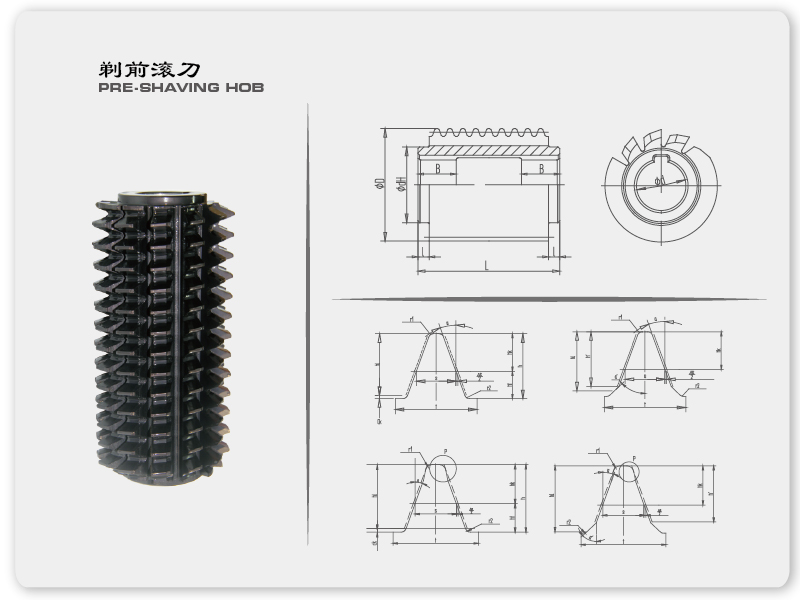

剃前齿轮滚刀的设计与工艺

剃前齿轮滚刀的齿形﹐要按剃齿馀量形式的要求制成特殊的形状。齿顶带凸角，齿根带倒角的滚刀齿形是一种较常用的留剃形式﹐它使被加工齿轮的齿根处有些根切，齿顶处有些倒角，中间部分剃齿馀量均匀。

精度要求高的齿轮一般都会采用滚剃工艺加工，而精度要求不高，但对噪音要求比较高的齿轮加工，就要求齿顶带一定的修缘量，齿根加工出沉割，设计计算剃前滚刀齿顶触角长度之前，必须先计算出被切齿轮齿根渐开线起始点的曲率半径，设计剃前滚刀时，应该首先明白剃前滚刀是专用刀具，它的参数应根据被切齿轮参数来计算。同时，还应注意确定剃前滚刀的法向齿厚，以及修缘参数的落实，因为传递动力的渐开线圆柱齿轮，当圆周速度大于一定数值时，齿顶应有一定的修缘量和修缘高度，以减小齿轮传递中由于基圆齿距偏差而引起冲击，同时剃齿时齿顶也不会产生毛刺，齿顶修缘量可根据被切齿轮传递运动的平稳性精度来确定。欲了解更多的剃前齿轮滚刀，欢迎您访问重庆匠星工具网页。
