蜗轮滚刀的选用

蜗轮滚刀的选用

蜗轮滚刀主要加工蜗轮，加工方法跟齿轮滚刀原理差不多，蜗轮滚刀加工蜗轮，模拟着蜗杆与蜗轮的啮合过程，因此蜗轮滚刀基本蜗杆的类型、主要尺寸等都要与原来的蜗杆相同：蜗杆是阿基米德的，蜗轮滚刀基本蜗杆也必须是阿基米德的；蜗杆是以轴向模数表示的，则蜗轮滚刀也必须以同样的轴向模数来表示；滚刀的齿形角、螺纹升角、螺旋方向、头数、齿距、分度圆柱直径等也都与原蜗杆相等。

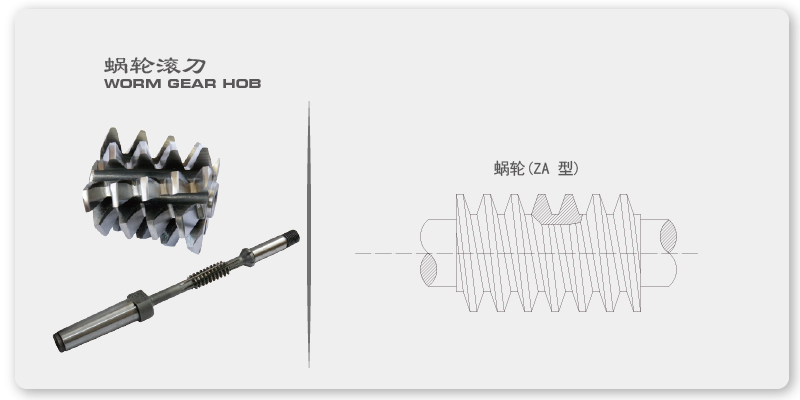

由于蜗轮滚刀的直径受蜗杆的限制，当蜗杆直径较大时，滚刀的直径也较大，此时滚刀可以制成带孔的蜗轮滚刀；假如蜗杆直径较小，则滚刀的直径也较小，为了保持滚刀的强度和刀杆的刚度，此时滚刀只能制成带柄的蜗轮滚刀。欲了解更多的蜗轮滚刀，欢迎您访问重庆匠星工具网页。
