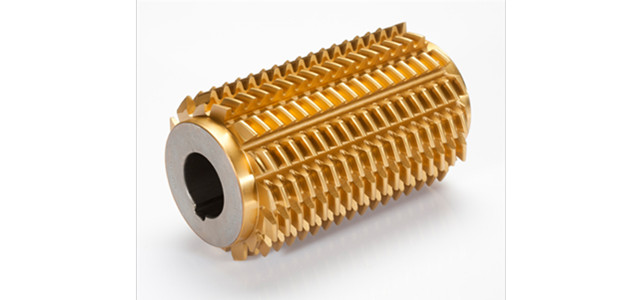

矩形花键滚刀

矩形花键滚刀

精度：A、B级

A级用于精加工，B级用于留磨，留磨量0.1-0.3mm

Ⅰ型-用于按外径定心的花键轴

Ⅱ型-用于按外径定心，键宽留磨带凸肩的花键轴

Ⅲ型-用于按内径定心，底径留磨的花键轴

Ⅳ型-用于按内径定心，底径留磨带凸肩的花键轴

订购矩形花键轴齿轮滚刀时，请您提供下列花键参数

1、 花键轴键数；

2、 花键轴外径及公差；

3、 花键轴底径及公差；

4、 花键轴键宽及公差；

5、 带轴台的提供轴台外径。

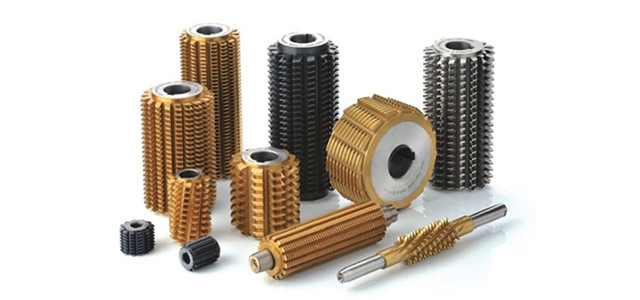

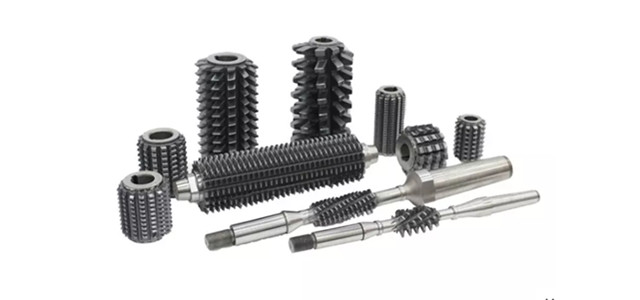

滚齿刀产品介绍：

刀具材料：普通高速钢，高钴钢，喷射钢，粉末冶金，硬质合金

刀具外形尺寸：Φ10-Φ280 最大长度：590

切削性能：湿切，干切，刮切

模数范围：m0.25-m30, 径节：DP, 节距：CP

整体硬质合金滚刀规格：m0.2-m4 精度：AA, AAA

整体高速切削滚刀规格：m0.2-m20 精度：A,AA, AAA

镶片高速滚刀规格：m10-m40 精度：A

渐开线齿形滚刀：齿轮滚刀，剃前齿轮滚刀，磨前齿轮滚刀，渐开线花键滚刀，全切齿轮滚刀，多头齿轮滚刀

齿形包括：凸头，修缘，修形，圆弧切顶等

非线性滚刀：链轮滚刀，带轮滚刀，矩形花键滚刀，三角花键滚刀，摆线齿轮滚刀，单圆弧滚刀，双圆弧滚刀，蜗轮滚刀

蜗轮滚刀：孔式蜗轮滚刀，杆式蜗轮滚刀

模数范围：m0.3-m30

螺纹升角：λ±45°

蜗杆头数：1-5

精度：AA

滚刀使用和修磨复涂注意事项：

一：变模数变压力角滚刀正确使用方法：1，安装角SA:按刀具标识上标注的SA角度来搬，2，差动挂轮：1）使用普通滚齿机加工时，差动挂论按正常的齿轮参数来计算。2）使用数控滚齿机加工时，被加工齿轮输入的参数不变，滚刀参数输入必须是变后的法向模数，压力角，节圆螺旋角。

二，高效滚刀修磨和复涂正确的工艺操作：需要修磨复涂的滚刀，必须先把上次表面涂层退掉后，再用金刚石砂轮来修磨，这样防止刀具表面磨糊退火或产生磨削裂纹，提高刀具使用寿命。

本公司生产的各种类型滚刀，模数范围为m1～m22，产品采用ISO、DIN、GB等产品技术标准和普通高速钢、高性能高速钢和粉末冶金高速钢，运用成熟的加工工艺、真空热处理、表面纳米复合硬涂层等工艺技术，广泛应用于汽车、减速机等机械加工领域对各种齿轮、花键、蜗轮、链轮及带轮的加工。客户可根据产品加工需要和各类齿轮、花键、蜗轮、链轮及带轮的参数订购个性滚刀。

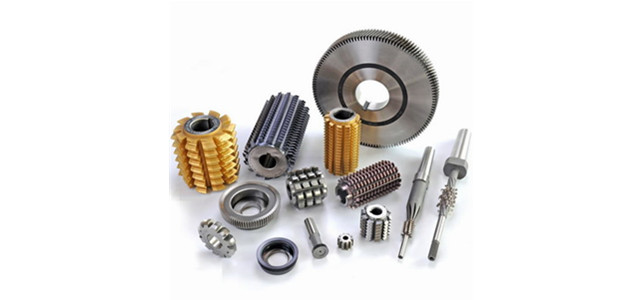

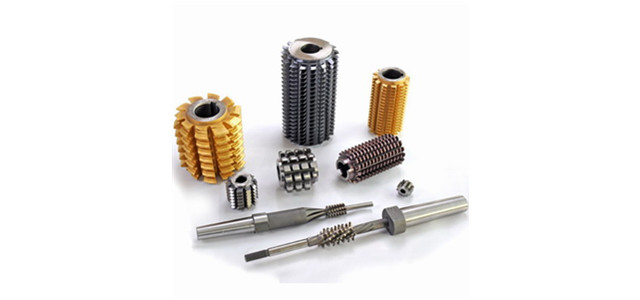

齿轮滚刀是按螺旋齿轮啮合原理加工直齿和斜齿圆柱齿轮的一种刀具。滚刀分类：齿轮滚刀、多头高效滚刀、合金滚刀、剃前滚刀、磨前滚刀、留磨滚刀、多圈齿条铣刀、链轮滚刀、带轮滚刀、三角花键滚刀、矩形花键滚刀、渐开线花键滚刀、多头蜗轮滚刀、大模数整体滚刀及镶片齿轮滚刀

每把匠星精工的矩形花键滚刀都经过优化的设计，精密的加工，严格的检测及合适的涂层，赋予齿轮滚刀极高的精度与质量稳定性，以求达到更长的使用寿命，尤其适用于干式切削、高速切削和硬齿面切削。您身边的刀具专家，专业从事精密复杂齿轮刀具的设计与制造，包括：滚刀、插齿刀、剃齿刀、铣刀等，可提供完整的滚齿、插齿、剃齿、铣齿所需方案及完善的售后服务，为更好的服务用户，我们一直在努力，积极面向市场，矩形花键滚刀以品质感动客户。您的齿轮切削加工团队，真诚为您服务。
