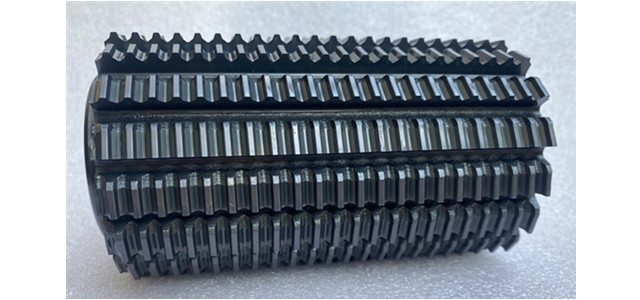

渐开线齿轮滚刀
渐开线齿轮滚刀
模数:m1-m10,Dp
压力角:20°或30°
齿形:渐开线齿形
精度:A、AA级
材质:M2、M35、S390
-
渐开线齿轮滚刀
模数:m1-m10,Dp
压力角:20°或30°
齿形:渐开线齿形
精度:A、AA级
材质:M2、M35、S390

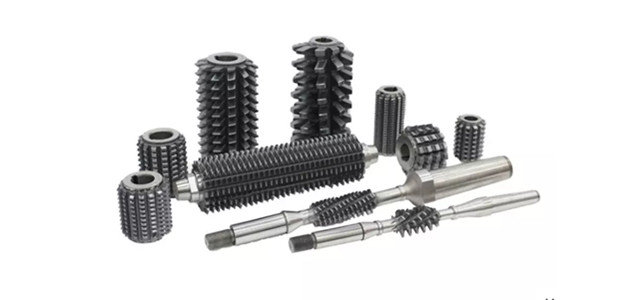

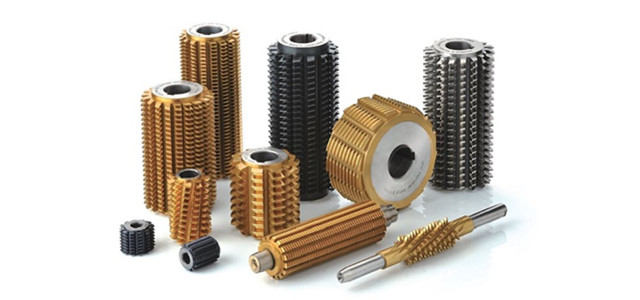

滚齿刀产品介绍:
刀具材料:普通高速钢,高钴钢,喷射钢,粉末冶金,硬质合金
刀具外形尺寸:Φ10-Φ280 最大长度:590
切削性能:湿切,干切,刮切
模数范围:m0.25-m30, 径节:DP, 节距:CP
整体硬质合金滚刀规格:m0.2-m4 精度:AA, AAA
整体高速切削滚刀规格:m0.2-m20 精度:AA, AAA
镶片高速滚刀规格:m10-m40 精度:A
渐开线齿形滚刀:齿轮滚刀,剃前齿轮滚刀,磨前齿轮滚刀,渐开线花键滚刀,全切齿轮滚刀,多头齿轮滚刀
齿形包括:凸头,修缘,修形,圆弧切顶等
非线性滚刀:链轮滚刀,带轮滚刀,矩形花键滚刀,三角花键滚刀,摆线齿轮滚刀,单圆弧滚刀,双圆弧滚刀,蜗轮滚刀
蜗轮滚刀:孔式蜗轮滚刀,杆式蜗轮滚刀
模数范围:m0.3-m30
螺纹升角:λ±45°
蜗杆头数:1-5
精度:AA
滚刀使用和修磨复涂注意事项:
一:变模数变压力角滚刀正确使用方法:1,安装角SA:按刀具标识上标注的SA角度来搬,2,差动挂轮:1)使用普通滚齿机加工时,差动挂论按正常的齿轮参数来计算。2)使用数控滚齿机加工时,被加工齿轮输入的参数不变,滚刀参数输入必须是变后的法向模数,压力角,节圆螺旋角。
二,高效滚刀修磨和复涂正确的工艺操作:需要修磨复涂的滚刀,必须先把上次表面涂层退掉后,再用金刚石砂轮来修磨,这样防止刀具表面磨糊退火或产生磨削裂纹,提高刀具使用寿命。
您身边的刀具专家,专业从事精密复杂齿轮刀具的设计与制造,包括:滚刀、插齿刀、剃齿刀、铣刀等,可提供完整的滚齿、插齿、剃齿、铣齿所需方案及完善的售后服务,每把匠星精工的齿轮滚刀都经过优化的设计,精密的加工,严格的检测及合适的涂层,赋予齿轮滚刀极高的精度与质量稳定性,以求达到更长的使用寿命,尤其适用于干式切削、高速切削和硬齿面切削。为更好的服务用户,我们一直在努力,积极面向市场,渐开线齿轮滚刀以品质感动客户。您的切削加工团队,真诚为您服务。
